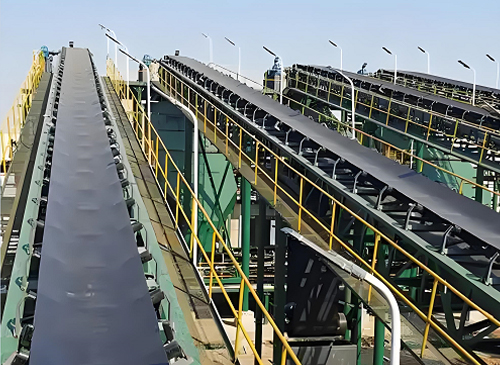

Przenośnik taśmowy jest rodzajem sprzętu do transportu materiałów szeroko stosowanego w górnictwie, materiałach budowlanych, przemyśle chemicznym, ...
Zaleta produktu Potężna zdolność układania materiałów; Zwięzły interfejs kontroli użytkownika; Sterowanie hydrauliczne do podnoszenia...
Sanming to międzynarodowy dostawca maszyn i urządzeń górniczych, który integruje badania i rozwój, produkcję oraz sprzedaż sprzętu do kruszenia i przesiewania skał, a także maszyn do produkcji piasku, płukania piasku i urządzeń do zagęszczania. Sanming posiada certyfikat systemu jakości ISO9001.
Jako Chiny Górnictwo Sprzęt transportowy Producenci i OEM Kruszywo Skalne Sprzęt transportowy Dostawcy, nasze urządzenia są szeroko stosowane w przetwórstwie kruszyw żwirowych i piaszczystych, górnictwie oraz wykorzystaniu odpadów budowlanych.
Urządzenia marki "Sanming" są dystrybuowane nie tylko w prawie 30 prowincjach w Chinach, ale także w dużych ilościach eksportowane do wielu krajów w Azji Środkowej, na Bliskim Wschodzie, w Ameryce Południowej i Afryce, zdobywając jednomyślne uznanie użytkowników. Nasza główna baza produkcyjna znajduje się w Qidong (Park Przemysłowy w Nowej Strefie Pudong w Szanghaju). Serdecznie zapraszamy do odwiedzenia naszej fabryki.
Dlaczego to porównanie ma znaczenie dla operacji kruszenia Dwóch kierowników zakładów, to samo pytanie: „Która kruszarka VSI czy kruszarka udarowa jest lepsza?” Jeden kruszy wapień na podbudowy drogowe i kruszywo ogólnobudowlane. Drugi przetwarza żwir rzeczny i musi dostarczać wyprodukowany piasek do wytwór...
Co to jest kruszarka udarowa? Kruszarka udarowa to maszyna, która wykorzystuje siłę uderzenia o dużej prędkości do rozbijania skał, betonu i innych materiałów na mniejsze, bardziej jednolite kawałki. Zamiast ściskać nadawę pomiędzy dwiema sztywnymi powierzchniami, uderza w materiał szybko obracającymi się l...
Przewodnik po przemyśle i sprzęcie Dlaczego producenci i wykonawcy zwracają się do mobilna kruszarka do elastycznego przetwarzania materiałów na miejscu Projekty związane z obróbką materiałów rzadko odbywają się w jednym stałym miejscu przez dłuższy czas. Oczyszczają się miejs...
W nowoczesnych procesach wydobycia i przetwarzania minerałów wydajne systemy transportu materiałów stanowią istotną linię ratunkową łączącą każdy etap produkcji. Od usuwania nadkładu w górnictwie odkrywkowym i podnoszenia pionowego w szybach podziemnych po końcową logistykę składowiska i załadunek lub rozładunek statków, wydajność Sprzęt do transportu górniczego bezpośrednio decyduje o przepustowości, kosztach operacyjnych i ciągłej zdolności przeładunkowej całej linii produkcyjnej. Jako międzynarodowy dostawca maszyn górniczych integrujący badania i rozwój, produkcję i sprzedaż, Shanghai Sanming Mining Equipment Manufacturing CO., LTD. opiera się na swoim głębokim dziedzictwie technicznym, aby łączyć zaawansowane technologie inżynierii przenośników z wysokimi standardami rzemiosła produkcyjnego. Niezależnie opracowane, wysokowytrzymałe systemy przenośników wydobywczych płynnie współpracują z różnymi konfiguracjami kruszenia i przesiewania skał twardych, wykazując jednocześnie ogromne zalety integracji technicznej w transporcie materiałów sypkich, przetwarzaniu produkowanego piasku i wykorzystaniu zasobów odpadów budowlanych, osiągając w pełni zautomatyzowany transport materiału od wydobycia do przetwarzania kruszywa.
Warunki topograficzne, środowiska klimatyczne i właściwości materiałów różnią się drastycznie w różnych miejscach wydobycia, co nakłada rygorystyczne wymagania na dobór konstrukcji Sprzęt do transportu górniczego . W oparciu o środowisko operacyjne i charakterystykę materiałów sypkich, górnicze urządzenia transportowe dzieli się na trzy podstawowe klasyfikacje techniczne:
Systemy przenośników lądowych o dużej wydajności : Stosowane głównie w kopalniach odkrywkowych lub bazach produkcji piasku przemysłowego, systemy te łączą pola wydobywcze ze stacjami kruszenia lub stacjami kruszenia mostów i składowiskami na duże odległości. Sprzęt ten charakteryzuje się dużymi odległościami transportu jedną maszyną, dużą wydajnością i wyjątkową możliwością przystosowania się do zróżnicowanego terenu. Konstrukcja systemu koncentruje się na minimalizacji oporów biegu paska, optymalizacji kontroli naprężenia i utrzymaniu dynamicznej równowagi na pofałdowanym terenie.
Podziemne przenośniki taśmowe : Systemy te, zaprojektowane specjalnie do trudnych, zamkniętych przestrzeni podziemnych, muszą być wysoce zintegrowane i posiadać wyjątkowe możliwości w zakresie bezpieczeństwa. Oprócz zastosowania zwartych, niskoprofilowych konstrukcji, wszystkie elementy nośne muszą spełniać rygorystyczne normy przeciwwybuchowe i ognioodporne, aby wytrzymać wilgotne, zakurzone, wąskie i wybuchowe warunki podziemne.
Wytrzymałe przenośniki podające i połączenia układarki : Działa jako urządzenia do podawania ilościowego przed kruszarkami wstępnymi lub jako urządzenia przesiewające, przekierowujące i układające po kruszeniu. Przenośniki te bezpośrednio wytrzymują gwałtowne uderzenia dużych rud wysadzanych metodą strumieniową o wysokiej twardości i są zazwyczaj wyposażone w wytrzymałe konstrukcje podające lub grupy rolek udarowych o dużej gęstości.
Aby pomóc inżynierom górniczym i kierownikom ds. zamówień publicznych w precyzyjnym wyborze technicznym, w poniższej tabeli wymieniono porównania podstawowych parametrów technicznych Sprzęt do transportu górniczego w różnych środowiskach operacyjnych górnictwa:
Tabela porównawcza podstawowych parametrów technicznych górniczych urządzeń transportowych (według środowiska operacyjnego)
| Parametr techniczny / wskaźnik wydajności | Przenośnik lądowy | Podziemny przenośnik | Podajnik/przenośnik wyładowczy |
| Podstawowy scenariusz zastosowania | Transport powierzchniowy masowców na duże odległości | Drogi podziemne, wyciągi szybów pochyłych | Zasilanie kruszarki w górę strumienia, przekierowanie |
| Maksymalna zaprojektowana pojemność | 3 000 - 8 000 t/h | 1000 - 4500 t/h | 500 - 3500 t/h |
| Maksymalna odległość jednej maszyny | 2000 - 15 000 m | 500 - 3000 m | 20 - 150 m |
| Maksymalna zaprojektowana prędkość pasa | 4,0 - 6,5 m/s | 2,5 - 4,5 m/s | 0,5 - 2,2 m/s |
| Maksymalne dopuszczalne nachylenie | Mniejsza lub równa 16 stopni | Mniejsza lub równa 18 stopni | Mniejsza lub równa 25 stopni |
| Rozmiar cząstek materiału podstawowego | Mniejsza lub równa 200 mm | Mniejsza lub równa 300 mm | 0 - 800 mm |
| Przeciwwybuchowe/ognioodporne | Standardowa, przemysłowa pyłoszczelność | Musi posiadać certyfikat bezpieczeństwa górniczego (MA). | Standardowa klasa przemysłowa |
| Typ napędu rdzeniowego | Silnik VFD o dużej mocy | Silnik ognioszczelny. Sprzęgło hydrauliczne | Reduktor do dużych obciążeń z VFD |
Projektując te systemy, Shanghai Sanming Mining Equipment Manufacturing CO., LTD. nie tylko ściśle przestrzega specyfikacji branżowych, ale również przeszedł pomyślnie Certyfikat systemu jakości ISO9001 . Jej główna baza produkcyjna w Qidong w Szanghaju jest wyposażona w wysoce precyzyjne centra obróbki ciężkich konstrukcji stalowych i zautomatyzowaną aparaturę testującą. Niezależnie od tego, czy jest to dystrybucja w składach kamienia kruszywa w Chinach, czy też eksport do dużych projektów wydobywczych w Azji Środkowej, na Bliskim Wschodzie, w Ameryce Południowej i Afryce, Sanming dostarcza dostosowane do indywidualnych potrzeb Sprzęt do transportu górniczego konfiguracje dostosowane do określonych wskaźników skał twardych i temperatur otoczenia, zapewniające utrzymanie całej linii technologicznej doskonałej stabilności i długoterminowego zwrotu z inwestycji.
Skomplikowane środowiska zewnętrzne i tryby ciągłej pracy ciągłej stanowią poważne wyzwanie dla struktury mechanicznej Sprzęt do transportu górniczego . Całe podwozie i ramy pośrednie przenośnika muszą charakteryzować się wyjątkowo dużą sztywnością na zginanie i skręcanie, aby wytrzymać tysiące ton rudy o dużym obciążeniu na godzinę.
Aby zagwarantować integralność konstrukcji w przypadku silnego uderzenia, Shanghai Sanming Mining Equipment Manufacturing CO., LTD. wdraża cyfrowe przetwarzanie i ujednolicone projektowanie wytrzymałych konstrukcji stalowych w swoich bazach produkcyjnych. W ramie głównej zastosowano niskostopową stal konstrukcyjną o wysokiej wytrzymałości (np. Q355B), a wszystkie najważniejsze elementy konstrukcyjne przeszły rygorystyczne badania nieniszczące (NDT). Aby sprostać zmiennym klimatom i kwaśnym środowiskom korozyjnym, elementy konstrukcyjne poddawane są śrutowaniu w celu osiągnięcia standardów czystości Sa2,5 przed cynkowaniem ogniowym lub wielowarstwowymi, wysokowydajnymi aplikacjami antykorozyjnymi, co znacznie wydłuża żywotność infrastruktury linii transportu materiałów sypkich na duże odległości.
Zestawy przenośników taśmowych i kół napinających stanowią codzienne materiały eksploatacyjne o najwyższym oporze tarcia i częstotliwości konserwacji Sprzęt do transportu górniczego . Parametry techniczne przenośnika taśmowego należy dokładnie zweryfikować pod kątem odległości transportu, naprężenia materiału i wysokości zrzutu:
Taśmy przenośnikowe o dużej wytrzymałości na rozciąganie : W przypadku linii transportowych dalekobieżnych lub linii wysokiego podnoszenia rozciągających się na kilka kilometrów należy zastosować taśmy przenośnikowe z kompozytowej gumy o wysokiej wytrzymałości, z linkami stalowymi, charakteryzujące się wytrzymałością na rozciąganie do ST5400 N/mm lub wyższą przy minimalnym wydłużeniu, skutecznie neutralizując ryzyko zerwania taśmy.
Grupy precyzyjnych kół napinających o niskim oporze : Opór obrotowy zestawów kół napinających bezpośrednio wpływa na pobór mocy silnika napędowego. Zastosowanie precyzyjnych kół napinających wyposażonych w potrójne uszczelnienia labiryntowe i precyzyjne łożyska kulkowe zwykłe uszczelnia przedostawanie się pyłu kopalnianego i pary wodnej, obniżając współczynnik oporu toczenia poniżej 0,02 i drastycznie zmniejszając ogólną siłę tarcia układu.
W rzeczywistych warunkach pracy w punktach kruszenia twardych skał kilka ton materiału spadającego z dużej wysokości powoduje intensywne, miejscowe wstrząsy mechaniczne. W przypadku tych złożonych warunków projektowanie inżynierii przemysłowej przeprowadza głębokie optymalizacje konstrukcyjne w kilku wymiarach:
Optymalizacja konstrukcyjna a tradycyjne projektowanie kluczowych komponentów
| Element konstrukcyjny | Tradycyjny konwencjonalny projekt | Zoptymalizowany projekt konstrukcyjny (norma Sanming) | Podwyższenie niezawodności |
| System poduszek materiałowych | Standardowe zestawy gumowych kół pasowych napinających | Zintegrowane łóżka udarowe (guma wysokoelastyczna UHMW-PE) | Pochłania energię uderzenia, zapobiega przebiciu paska |
| Kontrola naprężenia ramy | Empiryczny wybór sekcji | Symulacja MES, odprężanie termiczne | Zapobiega pękaniu zmęczeniowemu pod dużym obciążeniem |
| Szyna transferowa | Prosta stal węglowa | Zakrzywione, kontrolowane rynny 3D | Minimalizuje prędkość ścinania, redukuje pylenie |
| Baza napędowa | Oddzielna sztywna podstawa silnika | Zintegrowana zawieszana podstawa o wysokim momencie obrotowym | Amortyzuje wstrząsy rozruchowe, chroni reduktory |
Dzięki tej matrycy optymalizacji strukturalnych systemy przenośników produkowane przez Shanghai Sanming Mining Equipment Manufacturing CO., LTD. wykazują wyjątkową stabilność operacyjną procesu, dzięki czemu marka Sanming zyskała szerokie uznanie w sektorach przetwarzania materiałów o wysokiej ścieralności, takich jak produkcja piasku przemysłowego i recykling odpadów budowlanych.
Rozruch pod dużym obciążeniem i praca przy zmiennym obciążeniu to dwie podstawowe cechy techniczne transportu górniczego. W dużej pojemności, na duże odległości Sprzęt do transportu górniczego konfiguracja układu napędowego bezpośrednio reguluje efektywność energetyczną urządzenia. Jako międzynarodowy producent maszyn górniczych certyfikowany zgodnie z ISO9001 , Shanghai Sanming Mining Equipment Manufacturing CO., LTD. szeroko wdraża silniki elektryczne prądu przemiennego o dużej mocy w połączeniu z wytrzymałymi systemami napędu o zmiennej częstotliwości (VFD).
Na rozległych terenach wydobywczych dojrzały inteligentny system sterowania musi być wyposażony w kompleksowe mechaniczne i elektryczne urządzenia blokujące, aby zapewnić automatyczne wyłączanie i zabezpieczanie usterek drugiego poziomu w warunkach bezzałogowych. Standardowe urządzenie zabezpieczające rdzeń obejmuje:
Przełączniki sznurkowe : Przestawne i instalowane po obu stronach, umożliwiające operatorom natychmiastowe zatrzymanie awaryjne w sytuacjach krytycznych.
Czujniki niewspółosiowości : Automatycznie odcina moc silnika, jeśli ugięcie paska przekracza 10%, aby zapobiec ścieraniu krawędzi i rozsypywaniu się.
Detektory poślizgu i rozdarcia : Monitoruj różnice prędkości; natychmiast wydać polecenie wyłączenia w przypadku wykrycia poślizgu rolek lub przebicia paska.
| Wymiar | Konwencjonalny projekt | Ukierunkowana optymalizacja (Sanming) | Efekt |
| Wyrównanie linii | Naprawiono koła napinające | Automatyczne samonastawne koła napinające | Wymuszone centrowanie paska za pomocą siły bocznej |
| Trakcja koła pasowego | Lekka gumowa otulina | Otulina diamentowa/ceramiczna wulkanizowana na gorąco | Zwiększa współczynnik tarcia do ponad 0,45 |
| Kontrola zgrywania | Żadne | Pasy wzmocnione siatką Skanery IR | Fizyczne zatrzymanie rozdarcia i automatyczne wykrywanie |
| System czyszczenia | Pojedyncze gumowe ostrze | Matryca wielostopniowa: środki czyszczące typu H, typu P | Skuteczność czyszczenia przekracza 95%. |
W masywnych węzłach przesyłu materiałów inżynieria zsuwni Sprzęt do transportu górniczego bezpośrednio decyduje o ciągłej efektywności operacyjnej. Nowoczesna inżynieria górnicza rozwiązuje ten problem, wykorzystując trójwymiarowe modelowanie przepływu materiału metodą elementów dyskretnych (DEM) w celu przeprowadzenia głębokiej optymalizacji trajektorii, redukując ulotne wytwarzanie pyłu o ponad 70%.
Jako globalnie zorientowany producent sprzętu, wspierany przez ISO9001 , Shanghai Sanming Mining Equipment Manufacturing CO., LTD. obejmuje modułowe technologie wykładzin odpornych na zużycie, zaprojektowane w oparciu o określone profile ścieralności materiału.
Porównanie techniczne popularnych wkładek ściernych
| Rodzaj materiału | Twardość | Wytrzymałość na uderzenia | Obowiązujący warunek |
| Stal wysokomanganowa | Początkowe 200-250 HBW (utwardza się) | Wysoka | Leje odbiorcze kruszarki wstępnej (>300 mm) |
| Wysoka-Chromium Cast Iron | 60 - 65 HRC | Niski | Minerały drobnoziarniste (<= 60 mm) |
| Odporna na zużycie płyta stalowa | 480 - 530 HBW | Średnio-wysoki | Ogólne przetwarzanie kruszywa |
| Kompozyt ceramiczny i gumowy | > 88 HRA | Wysoka (Rubber backed) | Kwaśna wilgoć lub minerały o dużej lepkości |
Shanghai Sanming Mining Equipment Manufacturing CO., LTD. wdrożyła szeroko zakrojone aktualizacje cyfrowe w swoich systemach kontroli ilościowej. Aby zaspokoić zmienne zapotrzebowanie na paszę, zespół podawania ilościowego zawiera bardzo precyzyjne cyfrowe wagi taśmowe. Dzięki zastosowaniu regulacji zmiennej częstotliwości w pętli zamkniętej system utrzymuje chwilowe wahania precyzji podawania w granicach plus/minus 0,5%, zapewniając solidną podstawę automatyzacji dla bezzałogowych zakładów górniczych na całym świecie.
Każdy kawałek Sprzęt do transportu górniczego wyprodukowany przez Shanghai Sanming Mining Equipment Manufacturing CO., LTD. jest wspierany przez bezkompromisowy łańcuch zapewnienia jakości. Każda partia blach stalowych poddawana jest weryfikacji składu chemicznego, a wszystkie ciężkie elementy nośne konstrukcyjne poddawane są 100% testom ultradźwiękowym (UT) i testom cząstek magnetycznych (MT), aby wykorzenić defekty wewnętrzne.
Standardy kontroli jakości głównych komponentów
| Komponent | Testowanie elementów | Standard akceptacji |
| Stalowa rama | Wykrywanie wad NDT | ISO 5817 klasa B |
| Koło napędowe | Równoważenie dynamiczne | Stopień G6.3 |
| Precyzyjne rolki napinające | Opór obrotowy | <= 2,5 N |
| Powłoka ochronna | Grubość suchej powłoki | >= 150 mikronów |
| Sterowanie elektryczne | Ocena IP i opóźnienie | IP65, reakcja <= 0,2 s |
Shanghai Sanming Mining Equipment Manufacturing CO., LTD. zapewnia wszechstronne wskazówki dotyczące instalacji, regularne szkolenia w zakresie konserwacji i szybką logistykę części zamiennych. Niezależnie od tego, czy działasz w kraju, w Chinach, czy w Afryce, na Bliskim Wschodzie i w Ameryce Południowej, Sanming wysyła starszych inżynierów bezpośrednio do miejsc w celu uruchomienia fundamentów i integracji elektrycznej, zapewniając Sprzęt do transportu górniczego działa z najwyższą wydajnością przez cały cykl życia.
Odpowiedź: Obliczanie projektowej przepustowości na godzinę (TPH – tony na godzinę) dla górniczych urządzeń przenośnikowych obejmuje rygorystyczne połączenie mechaniki płynów i zasad inżynierii mechanicznej, podyktowane przede wszystkim czterema podstawowymi parametrami fizycznymi i geometrycznymi:
Powierzchnia przekroju materiału: Określany na podstawie szerokości taśmy przenośnika, kąta koryta koła napinającego i naturalnego kąta natarcia materiału.
Prędkość paska: Prędkość liniowa przenośnika taśmowego (m/s).
Gęstość nasypowa materiału: Masa na jednostkę objętości materiału sypkiego w stanie sypkim (t/m3).
Współczynnik nachylenia: Kiedy przenośnik przesuwa materiał pod górę, grawitacja powoduje, że materiał nieznacznie osiada do tyłu, zmniejszając efektywne pole przekroju poprzecznego.
Odpowiedź: W środowiskach o dużym zapyleniu drobny pył kamienny z łatwością narusza konwencjonalne szczeliny łożyskowe. Koła napinające klasy premium muszą wykorzystywać a Wielostopniowe uszczelnienie labiryntowe układ. Tworzy to krętą ścieżkę, która zmusza napływający pył do obrotu i spadku prędkości, podczas gdy wysokowydajny smar wewnątrz tworzy absolutną barierę fizyczną, wydłużając żywotność łożyska z 5 000–8 000 godzin do ponad 30 000–50 000 godzin.
Odpowiedź: W podziemnych wyrobiskach panuje ciasna przestrzeń, w której poślizg i tarcie mogą wywołać pożar. Taśmy przenośnikowe muszą spełniać rygorystyczne certyfikaty, takie jak Certyfikat bezpieczeństwa górnictwa w Chinach (MA) , Certyfikat MSHA w USA , i Europejska norma EN 12882 , zapewniając iskrobezpieczeństwa pożarowego.
Odpowiedź: Aby ograniczyć zużycie energii, metody przemysłowe obejmują wdrażanie Mieszanki gumowe o niskim oporze toczenia (LRR). , optymalizując odstępy między kołami zębatymi w strefach wysokiego napięcia i wdrażając Regeneracyjna technologia VFD do zasilania potencjalnej energii grawitacyjnej z powrotem do sieci energetycznej podczas transportu w dół.
Odpowiedź: Standaryzowane Ultradźwiękowe badanie grubości (UT) jest kluczowe:
Główne strefy kruszenia: Wykonuj profilowanie co 7 do 14 dni.
Zsypy przesiewające: Wykonuj ankiety co 30 do 45 dni.
Zamiennik: Jeżeli początkowa grubość wykładziny spadnie o więcej niż 70%, należy natychmiast przystąpić do wymiany modułowej.
